项目类型：中型文化馆

项目地址：内蒙古通辽市

项目规模：5000㎡

设计功夫：2014 - 2014

竣工功夫：2017年07月

建设方：通辽市城市投资集团有限公司

设计团队：李兴刚工作室、BIM设计钻研中心

建造团队：中国二冶集团有限公司

获奖情况：院“优良设计赞美”奖
；院“构筑专业规划设计（公建类）一等奖”
；院“构筑专业施工图设计（公建类）二等奖”
；院“综合奖（公建类）三等奖”

项目概况

通辽市孝庄河文化产业带民俗文化馆——衣饰馆以展示通辽地域蒙古族传统衣饰为主。构筑选址位于内蒙古自治区通辽市成功北路以东,成吉思汗大路以西,孝庄河河路北侧。乌力格尔馆以东
，安代馆西南方向。

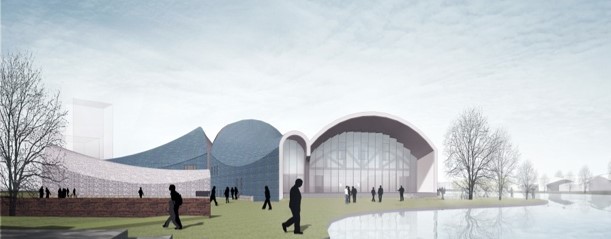

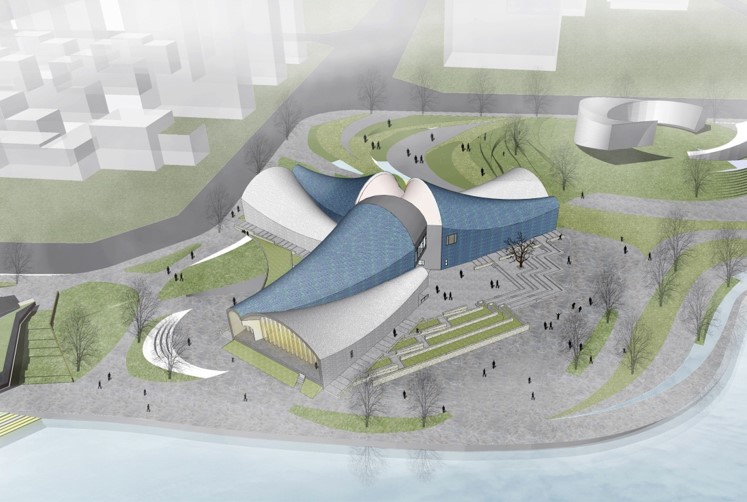

构筑选取三个尺度尺寸的单元体块
，呈三角形放射排布
，面对东侧主广场一侧旋转角度形成主入口广场。在构筑物的西北和南侧还形成后勤入口和次入口的凹入式的广场。

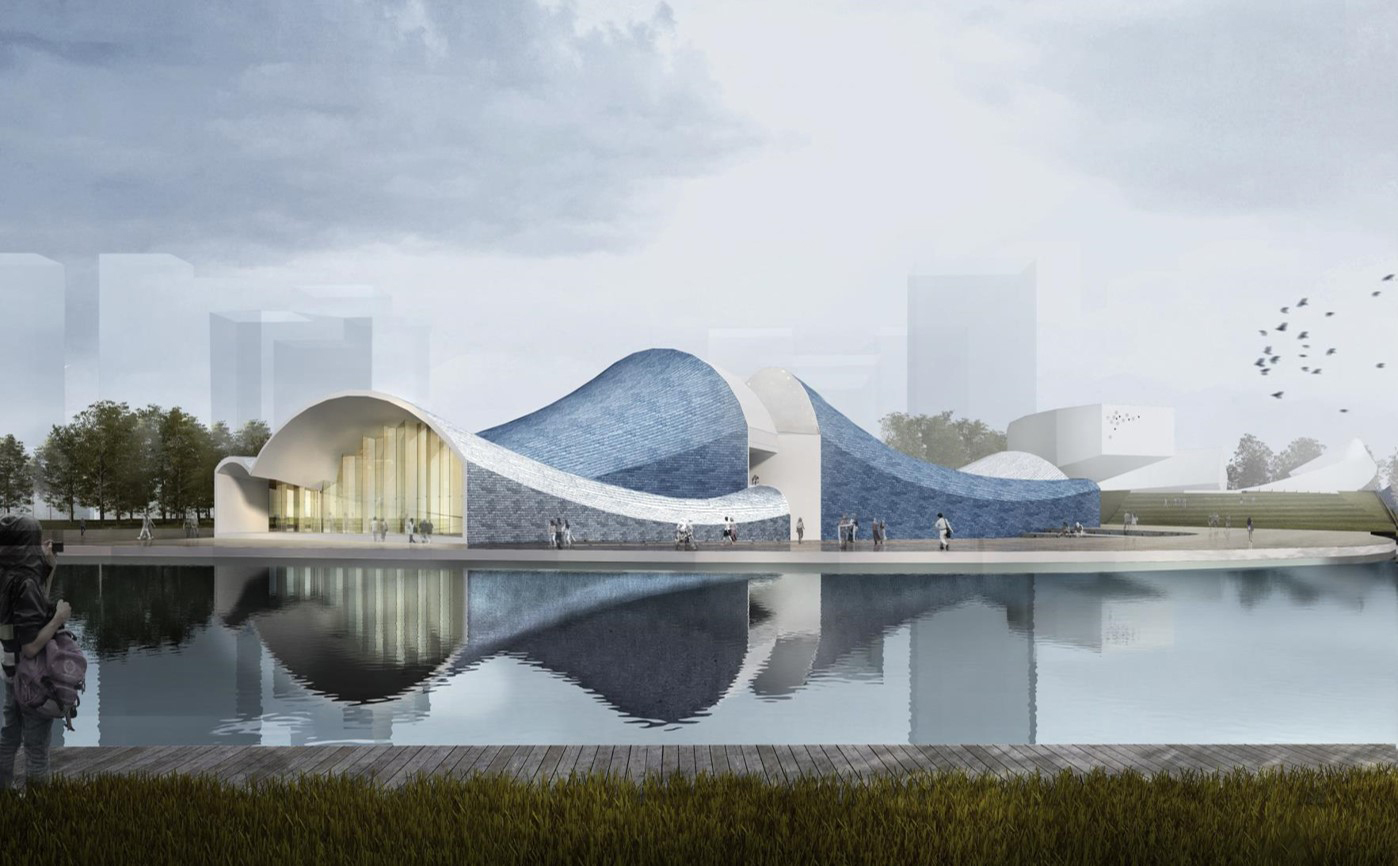

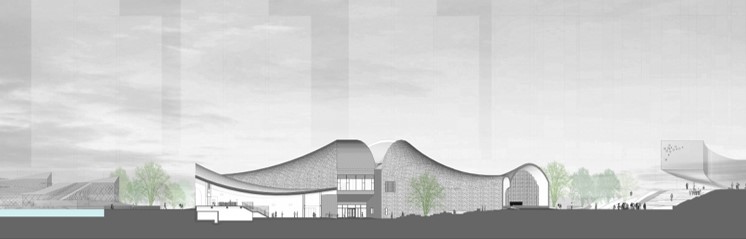

三个单元体量的屋面选取马鞍曲面
，并向中部隆起
，形成灵动的构筑概括线。各单元中央交代的三角部门成一个内凹的域形
，选取张拉膜结构屋面。构筑表立面选取碎拼彩釉面砖更好地阐发结构大局。

?

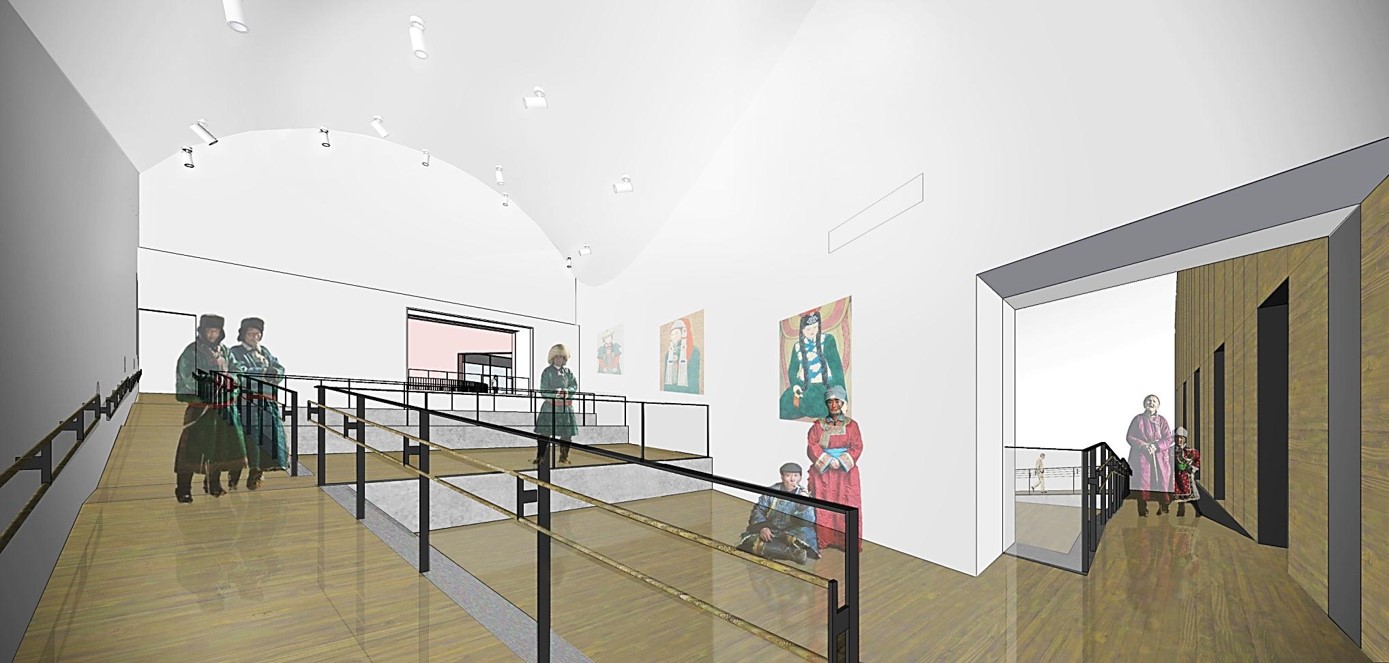

面向主入口的两翼为重要的展厅空间。展厅均为两层
，凭据层高的变动通过台阶式的展示空可高低两层连通。

项目特色

BIM工程操作

限造出图功夫情况下
，指标是更好地节造项目实现度。

BIM工程利用

构筑和结构的一体化设计。在结构构件大幼定位
，竖向变标高处以及异形的结构系统关键点定位等部位
，使构筑专业与结构专业的正确性得到很好的保险
，保障设计的实现杜纂齐全度
，图纸表白具体正确。

1) 设计的指标与BIM系统的工作方式高度符合。构筑与结构一体化的设计指标与BIM设计过程中
，构筑和结构专业共用中心文件的设计协同方式一致。

2) 土建模型构件尺寸节造和定位。衣饰馆主体为剪力墙结构系统
，剪力墙门窗洞口、设备结尾等墙体留洞在Revit模型中精确定位
，保障设计的正确性。
